No joo ...
160m Filtterin kelat L1 ja L3 käämitään quadrifilaarisesti
eli neljä lankaa rinnan .
Lopuksi kytketään langat seuraavasti:
Langan 1 loppupää langan 2 alkuupäähän , langan 2 loppupää
langan 3 alkupäähän ,
samoin langan 3 loppupää langan 4 alkupäähän.
Tämä on kuitenkin hankalaa , ja tulee turhia, mahdollisesti
joissain tilanteessa irtikin lähteviä
juotoksia , juotoksien suojaamisia ym.
Olenkin monesti tehnyt tämmöiset
kelat siten , että kierrän ensin
harvakseltaan ensimmäisen langan toroidille.(tarvittavan
kierrosmäärän , 160m tuo 10 kierrosta.)
sitten jatkan samalla langalla ekan käämin viereen toisen , ja
kolmannen jne..
Alla kuvia W3NQN tyyppiseen
filtteriin tulevan 160m L1 kelan valmistumisesta .
Klikkaamalla kuvia saat ne näkymään suurempina.

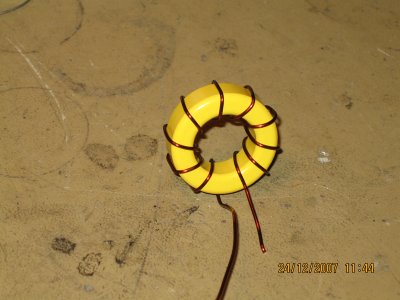

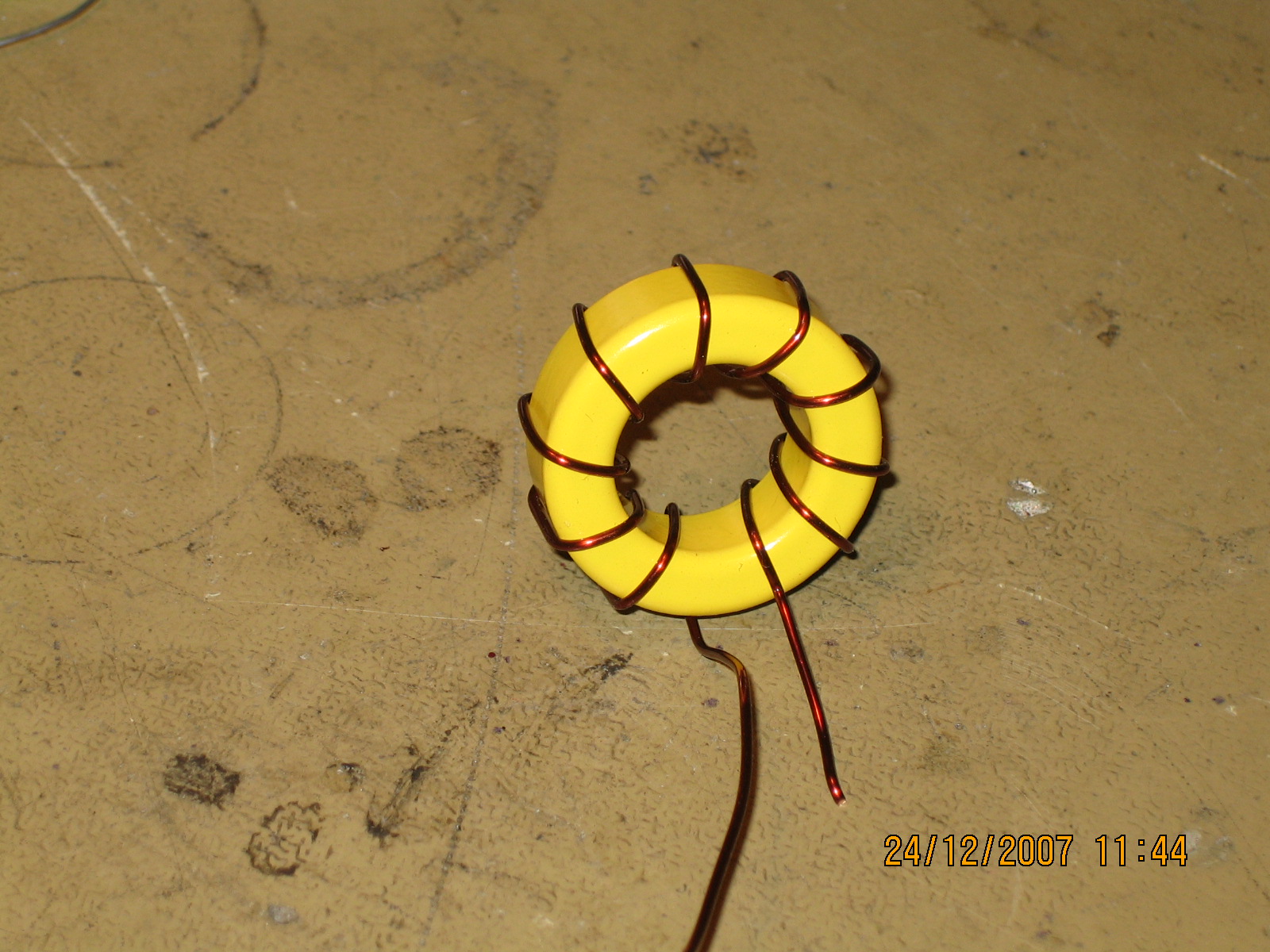

Yllä olevassa kuvassa näkyy tuo ensimmäinen lanka joka on
kierretty harvakseltaan toroidin ympäri.(10 kierrosta)

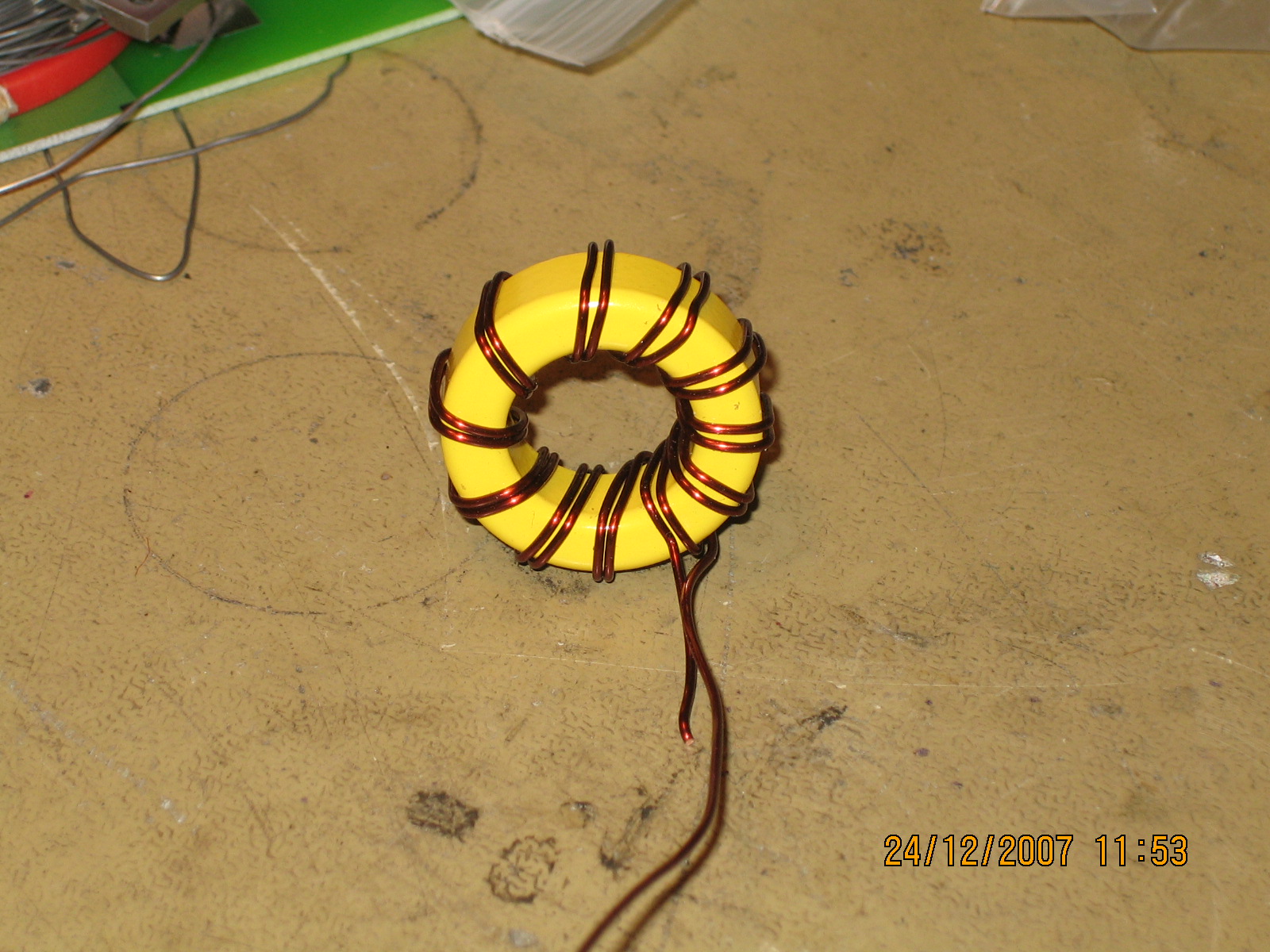

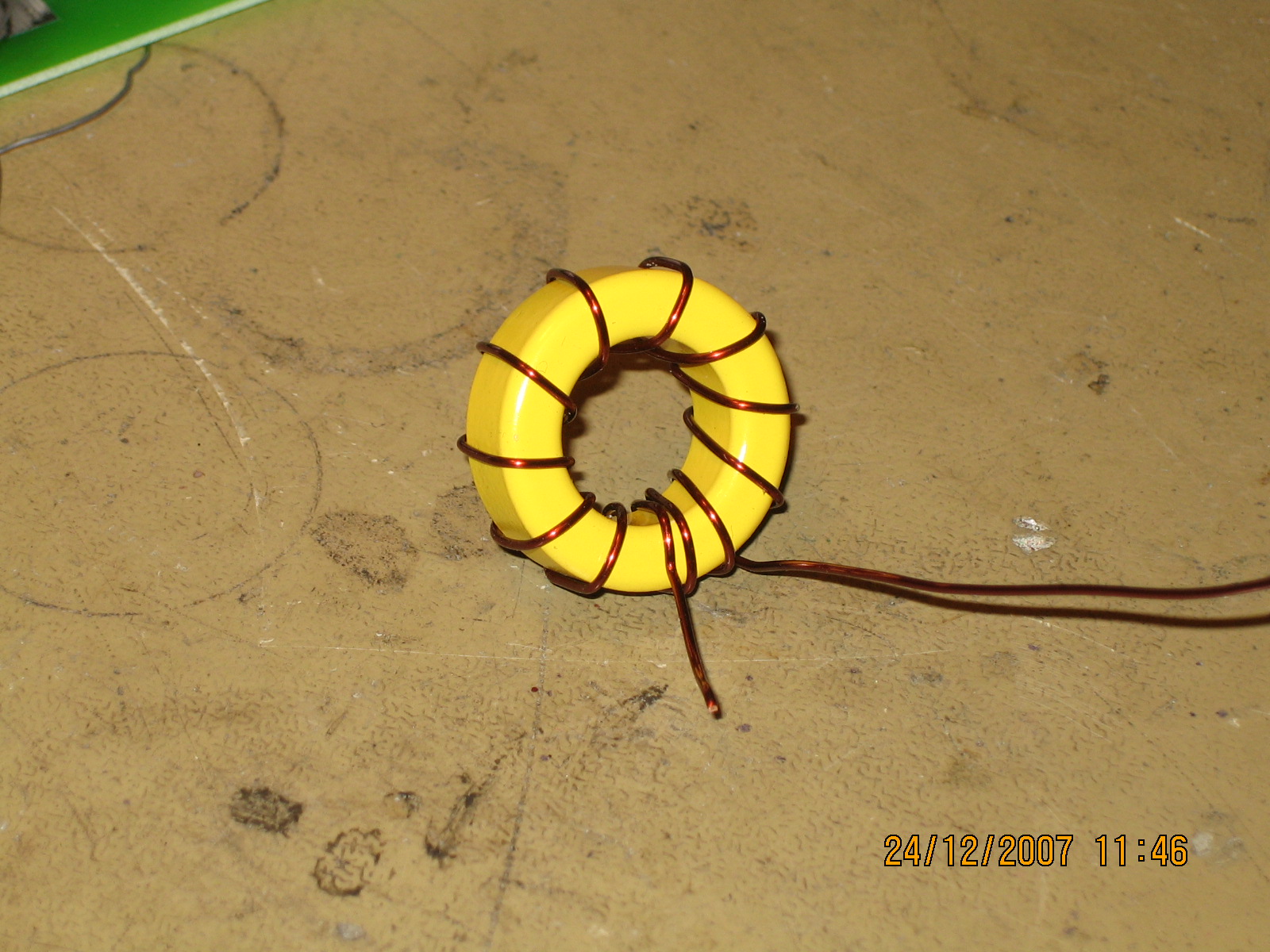

Tässä näkyy sitten alkua quadrifilaarisen käämin toisesta
langasta
jonka 11 kierros menee edellisen käämin viereen.

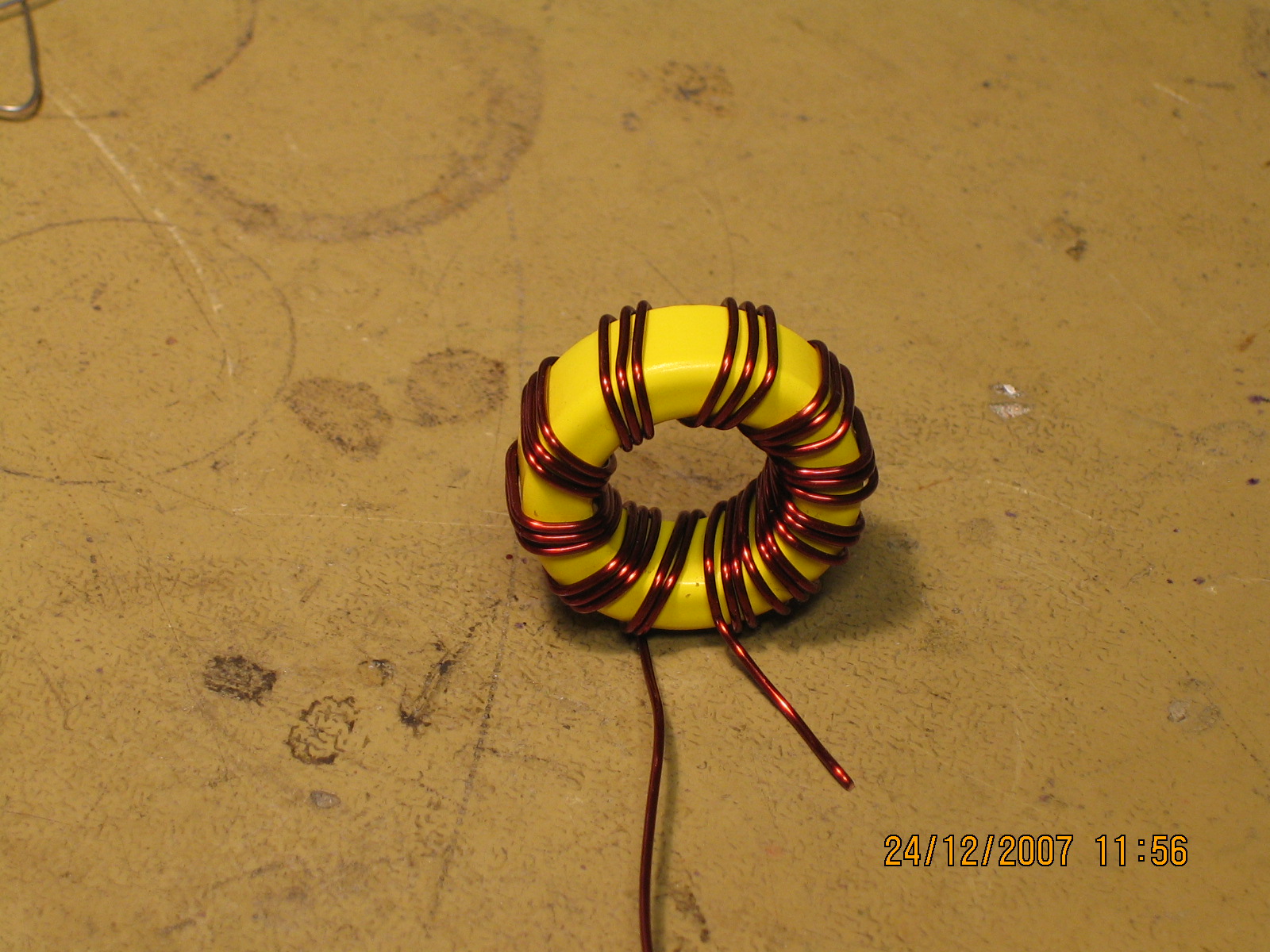

Ja tässä sitten quadrifilaarisen käämin 2 ensimmäistä
lankaa valmiina .
Ja langan 22 kierros jatkuu kolmoskäämiksi edellisten viereen.
Kuvassa näkyy valmiina ensimmäiset 3 käämiä.
(yhteensä siis nyt 32 kierrosta)

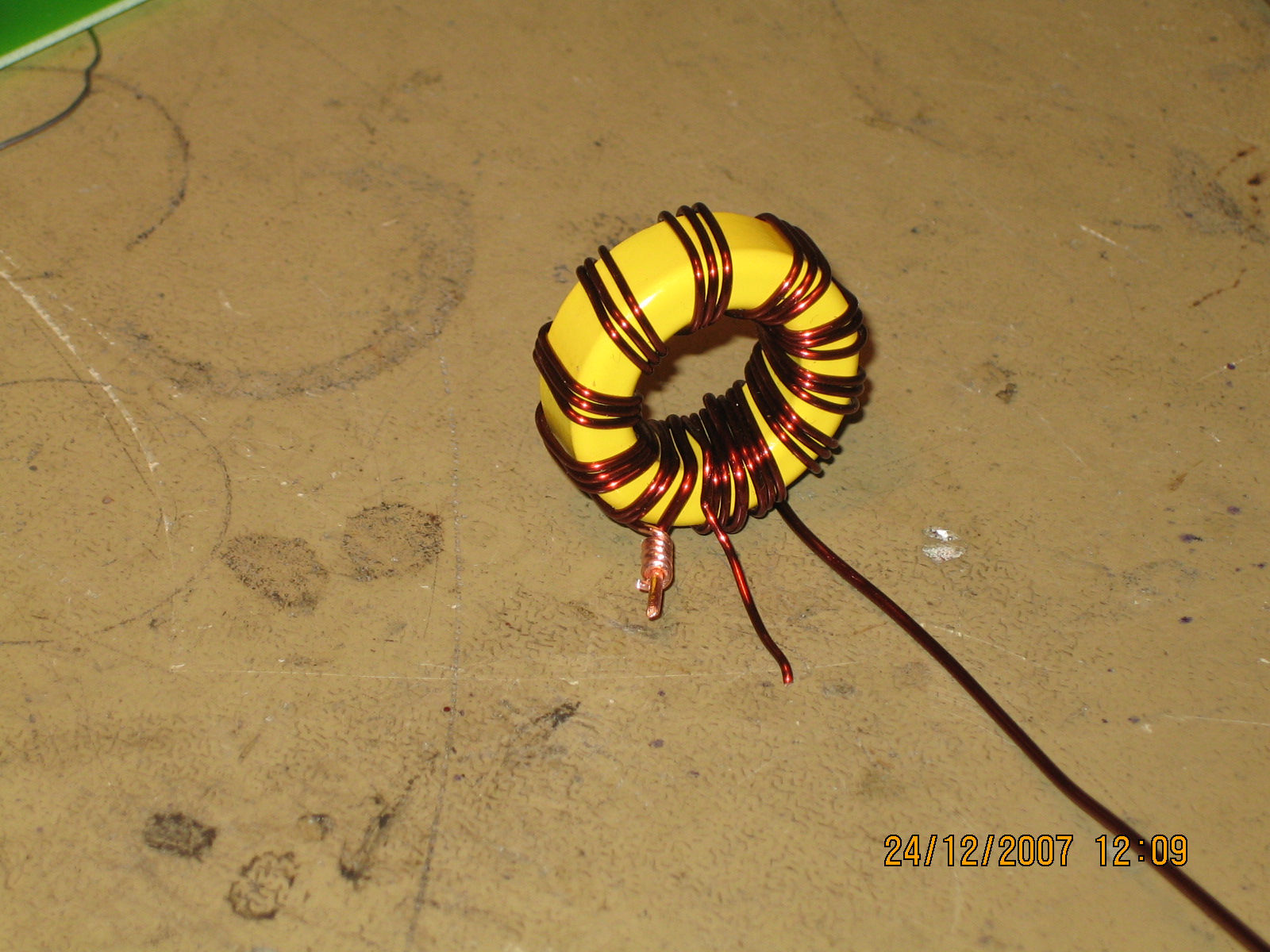

Nyt sitten pitää käämin
pää puhdistaa lakasta , ja tehdään
jatkos . (jatko jää kelan 50 ohmiseksi väliulosotoksi)
nelos käämi jatkuu edelleen 1.4 mm langalla kolmos käämin
viereen
ja sitä käämitään 10 kierrosta .

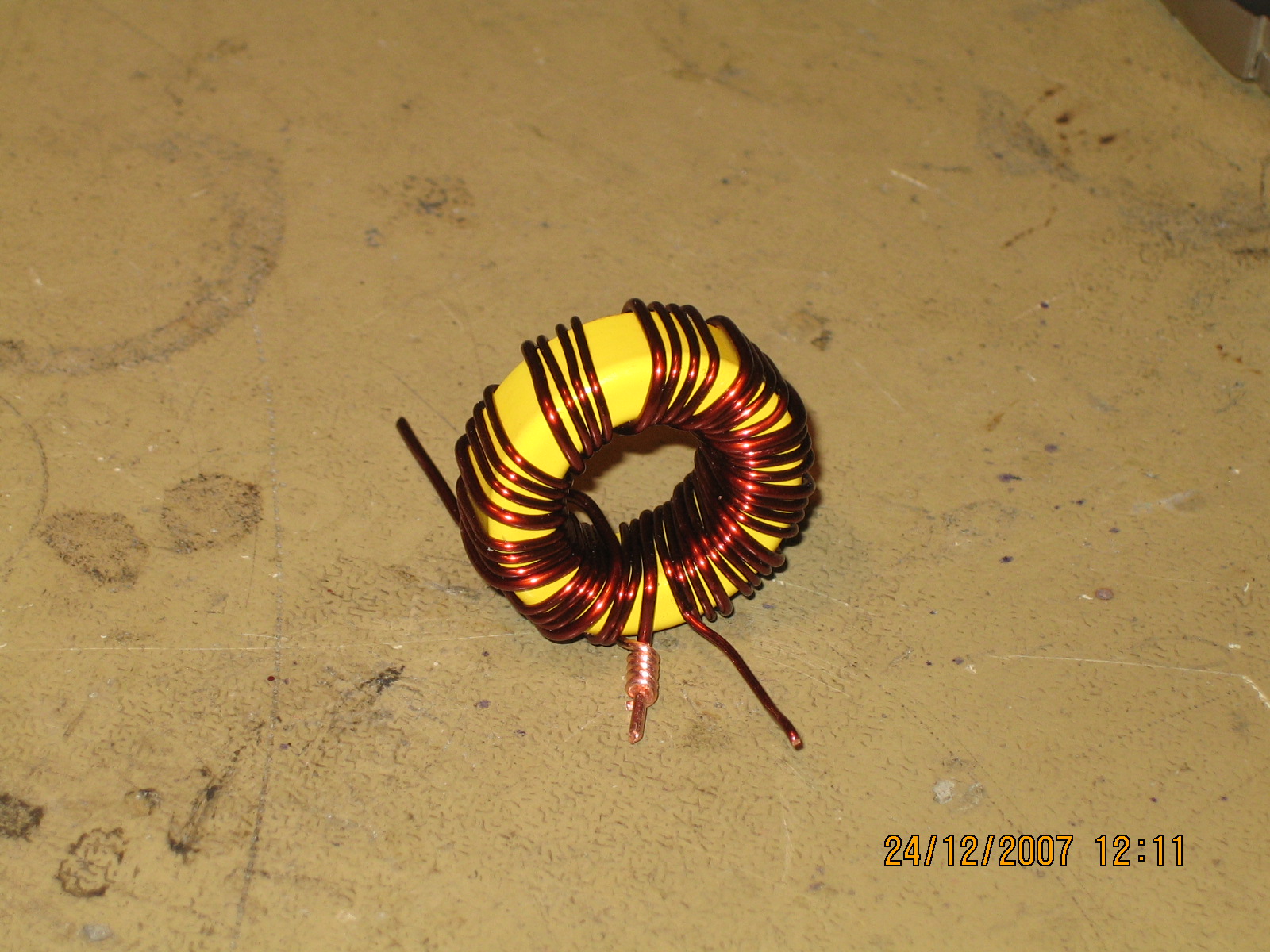

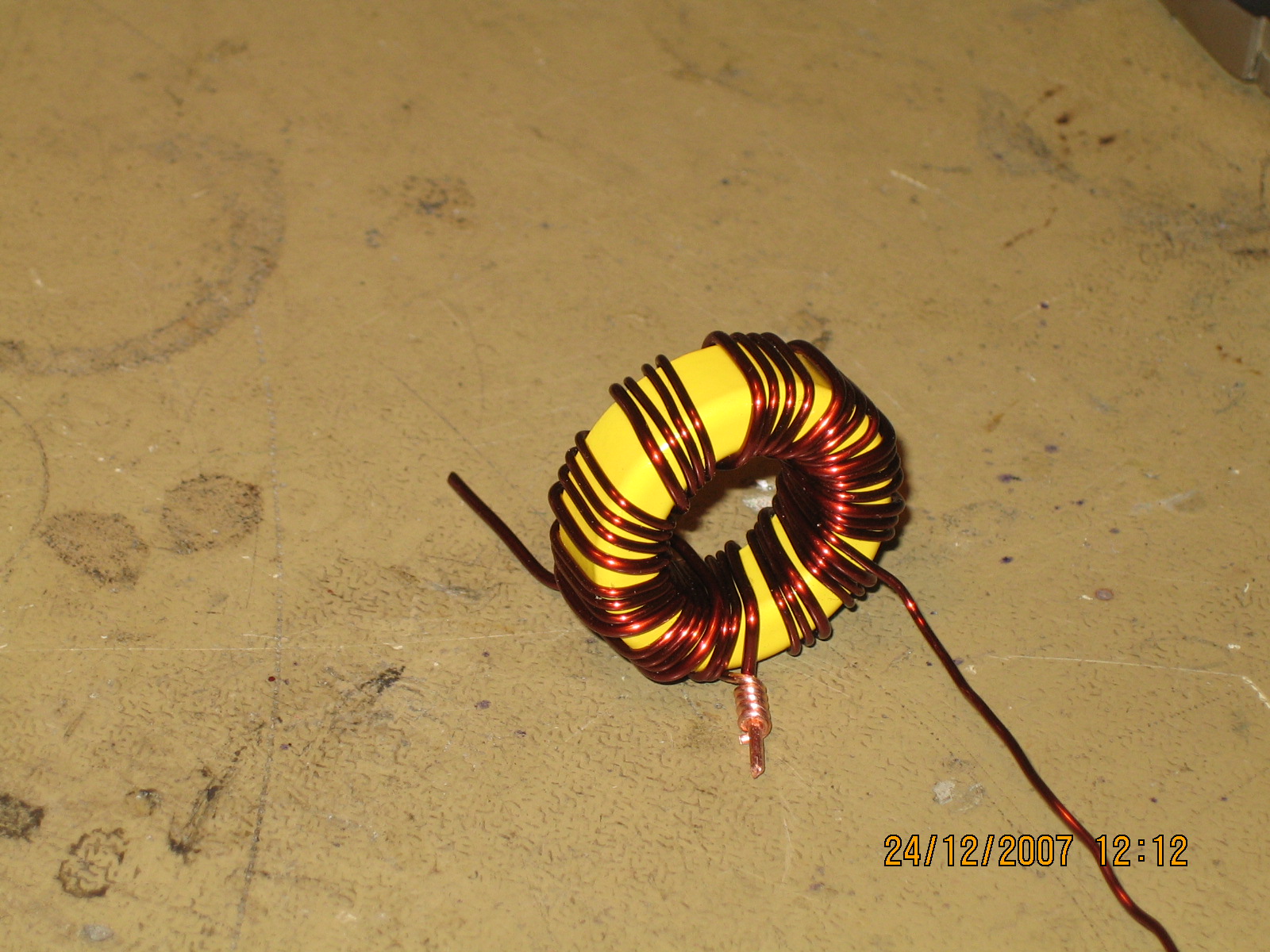

Tässä sitten kela käämittynä .
yhteensä 42.5 kierrosta , ( neloskäämihän päättyy toroidin
toiselle puolelle , mitä tuo puoli kierrosta.)
Kierroksiahan on nyt 2 liikaa johtuen käämintätavasta.
siksi pitää alkupäästa purkaa 2 kierrosta pois.
muuten ei kierroksien suhde pysy oikeana , ja on
hankala saada filtterin input ja output sovitus 50 ohmikseksi .
Kelaan jää siis tarkalleen 40.5 kierrosta kun kokonaiskierrosmäärä
lasketaan .

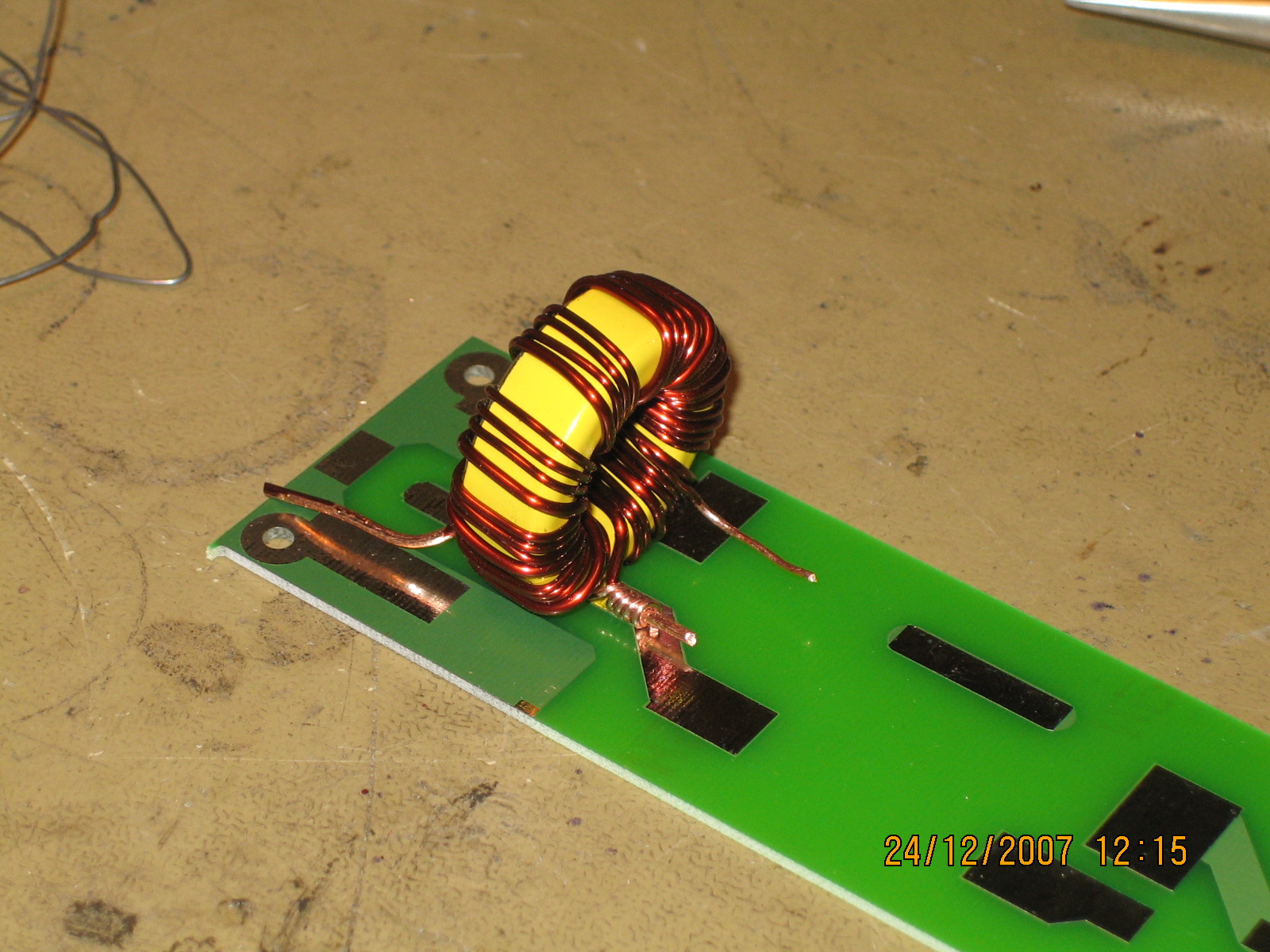

Tässä sitten valmis kela L1 piirilevyllä odottamassa
kiinni tinaamista .

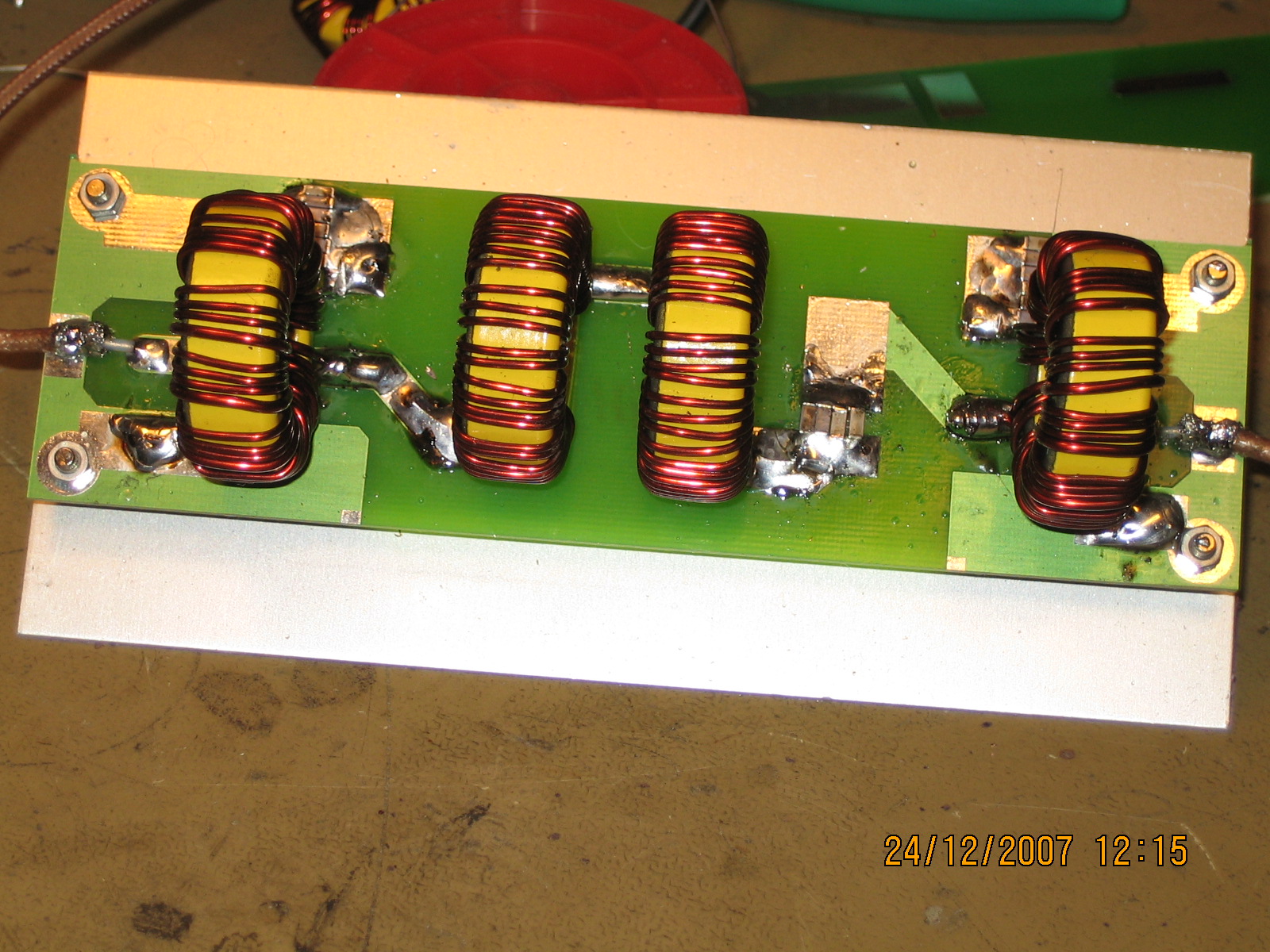

Ja tässä 160m filtteri valmiiksi koottuna ja viritettynä.
