Rele kortti sellaisenaan näyttää "vuotavan" hieman yläbandeilla .
kokeilin seuraavia parannuksia ..

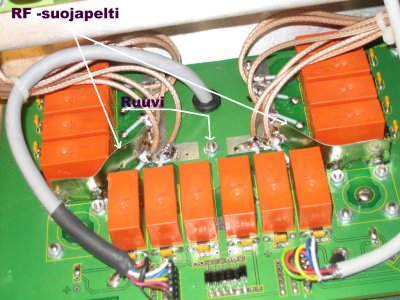

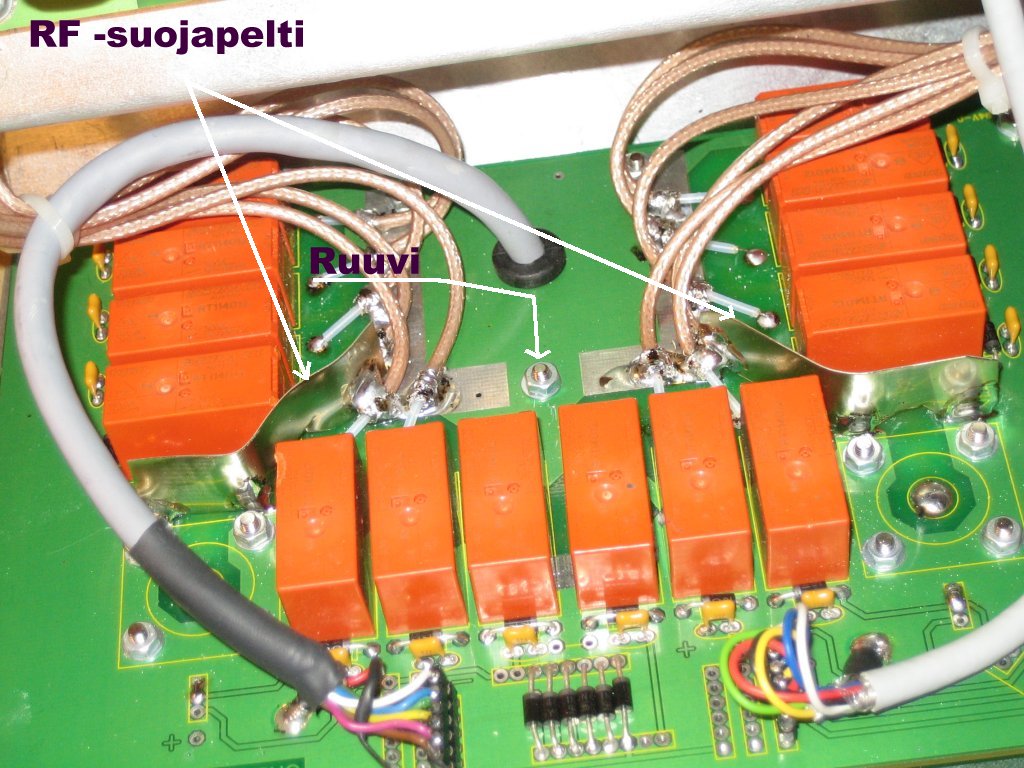

Ruuvi joka näkyy alakuvassa ohjausjohdon ja thruline releiden välissä parantaa
vaimennusta esim. 15 m --> 10 m noin -4.5 - 5 dB :tä

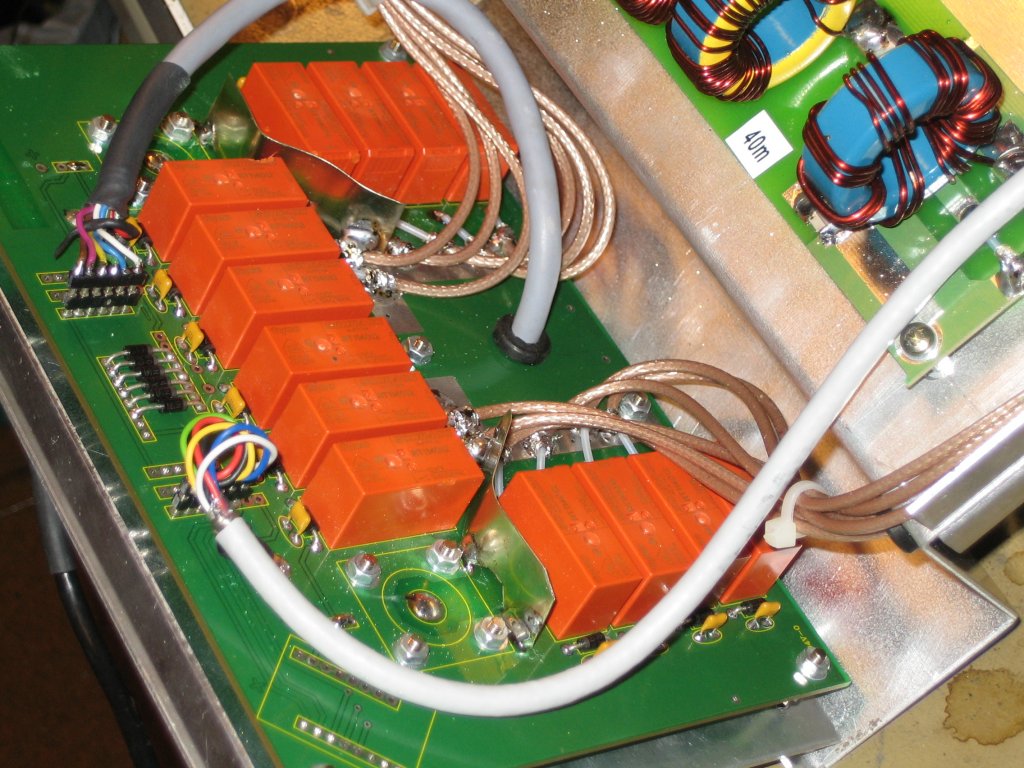

Lisäsin myös kuvassa näkyvät "speksi pellit" parantavat kumpikin noin - 5 dB :tä lisää
klikkaa kuvia , niin näet ne suurempana
On tärkeää että nuo kummankin UHF liittimen kaksi alinta
kiinnitys ruuvin maafoilia yhdsitetään "tulo" ja "lähtökaapelien
maa folioon .
Varo kuitenkin ettei maadoituspelti mene liian läheltä koaksiaalin
keskijohdinta , ja aiheuta läpilyöntiä !

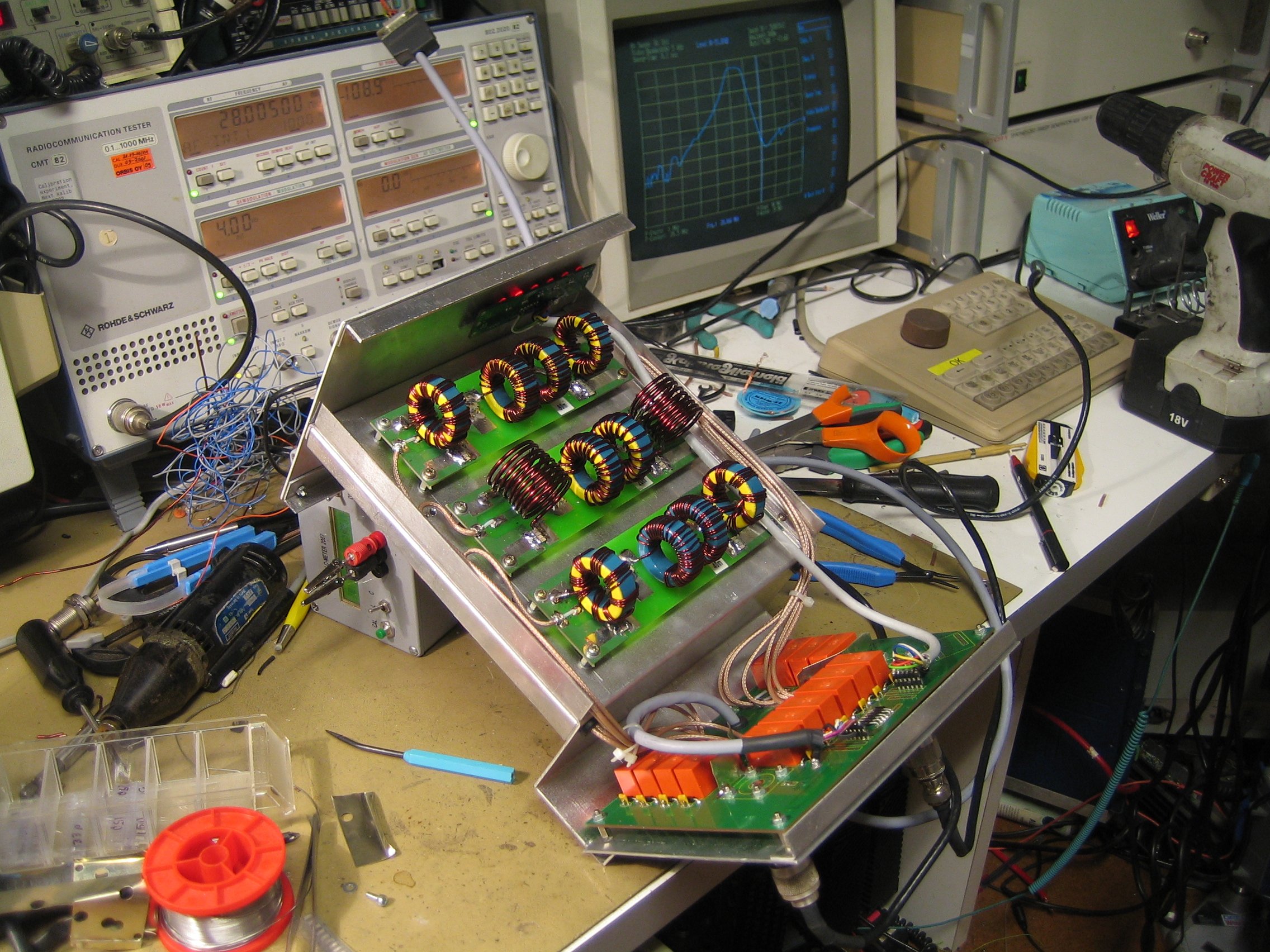

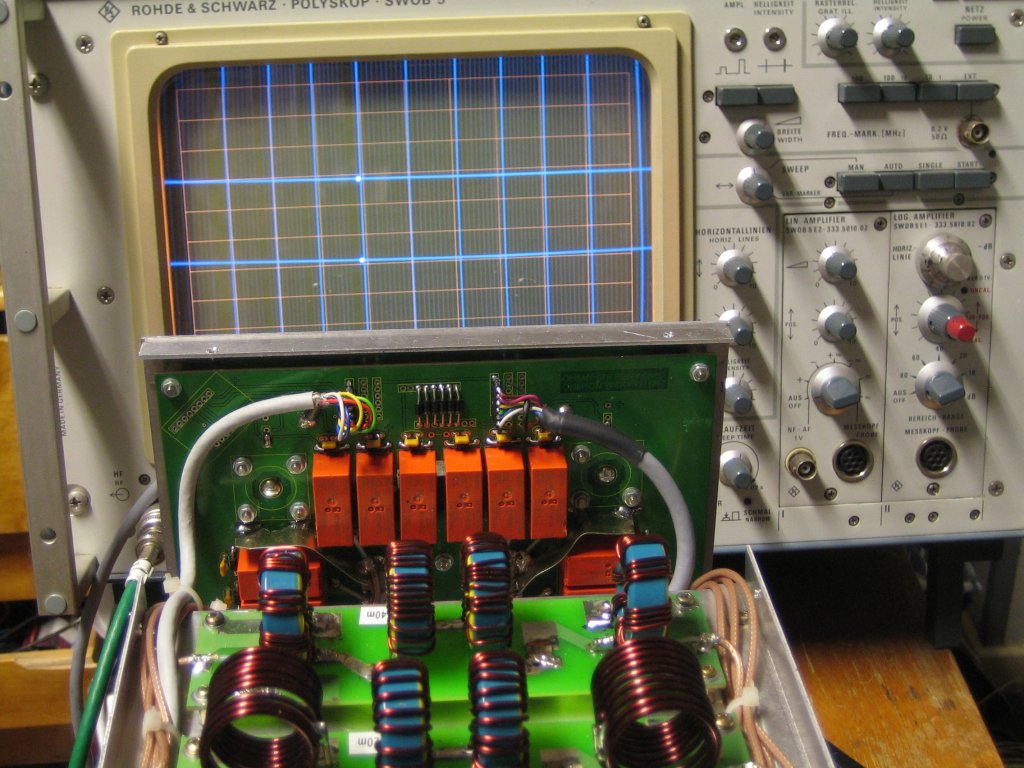

Tässä alla Filtterin koeversio levällään mittareissa.
