No niin ....
Se pelaa sittenkin ainakin dc mittauksessaa hi..

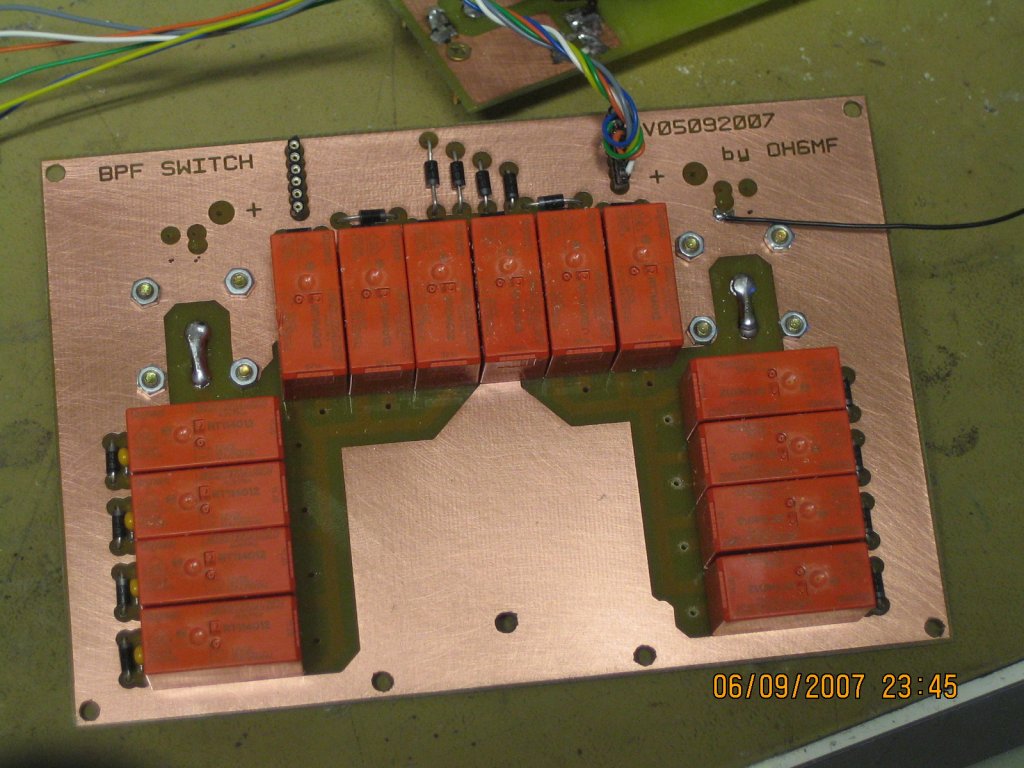

Tässä alla näkyy proton komponenttipuoli ( plus ohjattu versio
muuten).
RF testejä en vielä ehtinyt tekeen, kunhan kasaailin kortin.
Se on nyt kuitenkin alkuperäisestä ajatuksesta poiketen 2
puolinen .

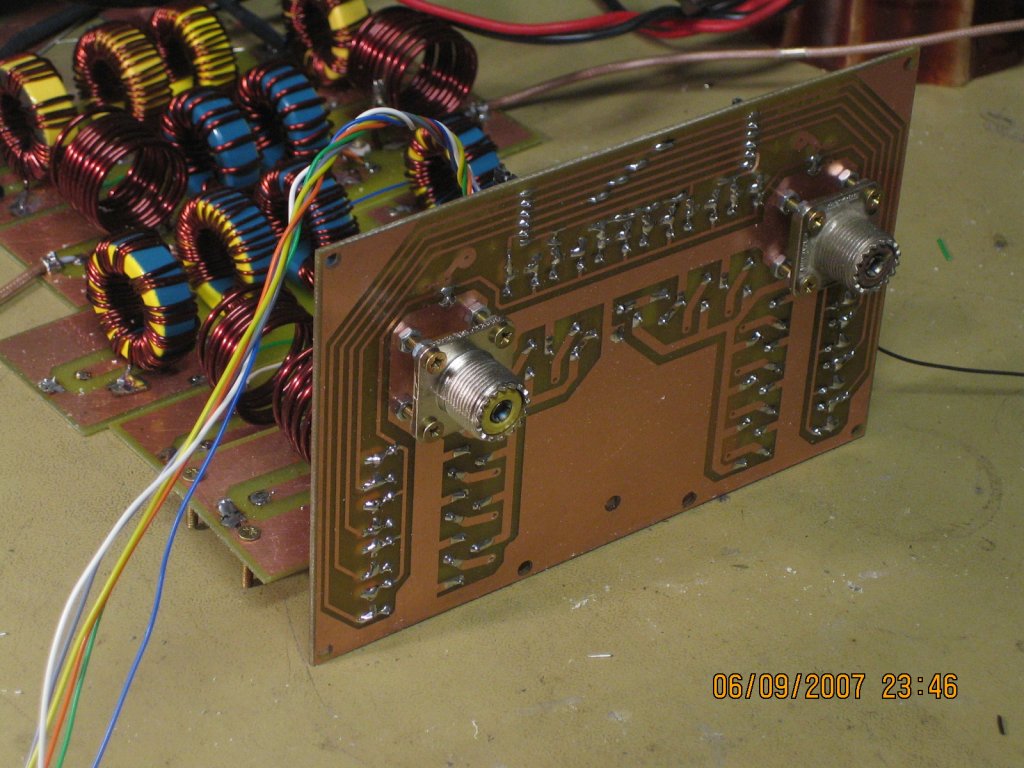

Tässä sitten "foliopuoli"
.
Ajattelin että relekortti kiinnitettäisiin kotelon takaseinään.
Kortin kytkentä siis myötäilee
BCC:n kuvissa esitettyä , paitsi että nyt on kaikki yhdellä
kortilla.
Releitä on siis 14 suuremman isolaation takia (turhaanko ??) .
6 paria vaihtaa bandeja , ja 1 pari hoitaa THRUlinen.
